上一篇文章說到了戶內戶外的箱體結構,，以及IP的工業等級,。下面我們就來說一下按安裝方式固裝和吊裝，固裝就是顧名思義,，就是把LED顯示屏的箱體固定安裝在某個地方使用,，之后就不會去移動了,。

當箱體需要經常移動，沒有固定環境去使用的話,，對箱體的要求高,，要求其結構要更扎實，防止箱體經常移動而導致變形,，這種箱體比固定安裝箱體更為復雜,，而且厚重，主要用于租賃和移動演出等,，常用的箱體材料都是鋼板或者鋁合金,。

租賃箱體一般都是使用鋁箱,重量輕,便于搬運,當使用環境空氣潮濕時,5052鋁比SPCC A3更能耐腐蝕????????????????????????????????????????????????????

做箱體結構時,要結合生產任務單,生產任務單上一般都有注明使用環境,電源臺數,接收卡種類,屏體連接方式,模組大小,箱體表面處理顏色,包裝類別等??????

做箱體結構時,應考慮以下幾點：

1.箱體提手應盡量靠向箱體后門那一側,這樣可以盡量避免提手離模組固定螺絲太近,導致螺絲不好安裝。

2..箱體四個側面做防水槽時,防水槽的深度應不影響模組螺絲的正常安裝

3.一般情況下,電源是安裝箱體后門上的,接收卡一般是裝在箱體的左上角(從箱體后面看),散熱風扇也是裝在后門上的,當后門關閉時,應保證風扇,、電源不會與接收卡干涉,從而導致后門無法關閉,。

4.箱體與后門均需要接地線,箱體左上角的接收卡安裝高度要考慮模組上的排線座高度,正常的高度是接收卡安裝后,沒有和排線座干涉? ??

5.箱體安裝模組的面板應有足夠的強度,以確保箱體在運輸途中和安裝模組時,面板不會變形,變形則會導致箱體漏水,整屏拼接后,顯示屏表面不平,有馬賽克現象，通常的做法是在面板上焊接加強筋,加強筋上應有扎線孔,扎線孔的位置沒有硬性要求,一般是每間隔100mm,打直徑3.5mm的圓孔,。

6.要根據生產任務單來確定:箱體與箱體之間的連線方式,??? 當要求連線方式為航空頭時,箱體上應有航空頭的安裝位置,兩個信號航空頭,兩個電源航空頭,信號航空頭位于箱體的頂部,電源航空頭位于箱體的底部,當要求連線方式為穿線時,箱體左右,上下側面應有敲落孔,敲落孔數量看實際情況

7.當箱體四周側面要求有R5邊鎖時,先做一個邊鎖盒,裝邊鎖,然后焊接到箱體上,邊鎖盒焊接到箱體上,應保證邊鎖安裝后,邊鎖距離箱體側面還要低于0-0.3,鎖鉤部分一般在箱體的右側,鎖盒在箱體的左側(從箱體后面看),箱體的頂部也是鎖鉤,底部是鎖盒,裝鎖鉤的鎖鉤盒到箱體間應有導向管,以便扳手能順暢的轉動鎖鉤,箱體頂部的鎖鉤盒還要有漏水管,以免鎖鉤盒里面蓄水,另外鎖盒與箱體間焊接應考慮強度問題,一般都會加一個加強板,防止箱體變形?

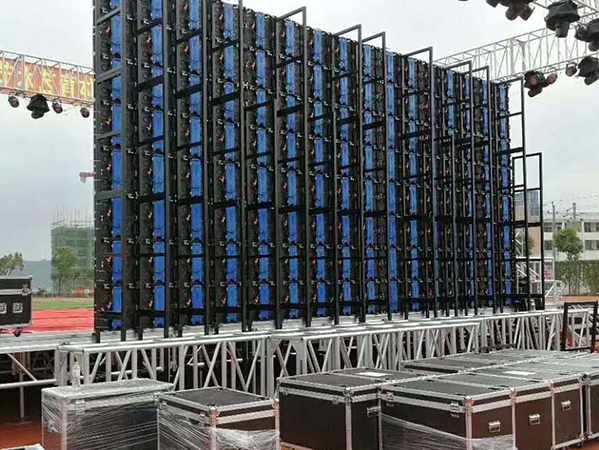

8.當箱體為吊裝箱體時,箱體四周要有邊鎖,，還應考慮吊裝重量,設計吊梁時,應考慮運輸方便,結構扎實,應要求供應商提供吊裝重量報告,或者由銷售跟客戶咨詢,吊裝箱體顯示屏使用環境,箱體排列等,根據客戶提供的信息再考慮吊裝重量等。

還有鋼結構,，顯示屏無論安裝在戶內或者戶外,都需要一個鋼結構,。就顯示屏行業而言,做的鋼結構只是充當一個媒介,客戶通過顯示屏供應商的圖紙,明白箱體是怎么安裝的,真正的鋼結構,要算風載荷,地震載荷等一系列載荷,并要求對當?shù)氐牡刭|(zhì),天文氣象有充分的了解等。

?
